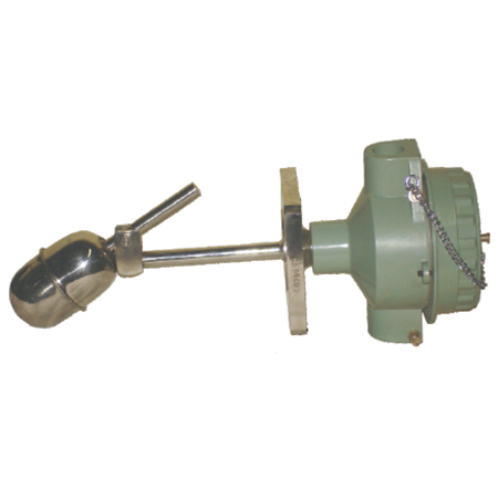

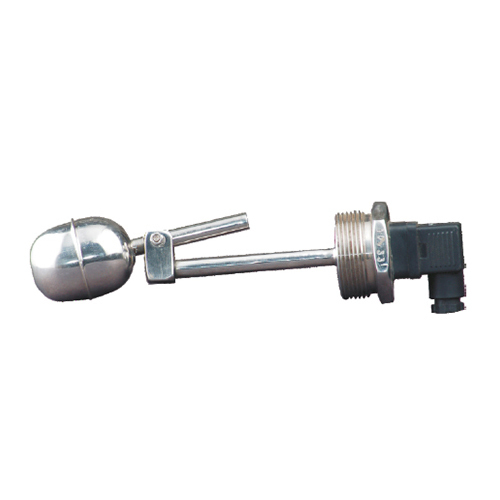

हॉरिजॉन्टल माउंटेड फ्लोट स्विच

हॉरिजॉन्टल माउंटेड फ्लोट स्विच के बारे में

क्षैतिज घुड़सवार फ्लोट स्विच

चुंबकीय स्तर स्विच का उपयोग लगभग किसी भी तरल स्तर के माप और नियंत्रण के लिए व्यापक रूप से किया जाता है। उपयोगकर्ता क्षेत्र में स्नेहन प्रणाली, हाइड्रोलिक पावर पैक, औद्योगिक धुलाई और सफाई प्रणाली शामिल हैं। अल्ट्रासोनिक सफाई उपकरण, मशीन टूल्स, भंडारण टैंक, तरल वितरण प्रणाली, ओवर हेड और भूमिगत भंडारण टैंक, थर्मिक यूआईडी हीटर, बॉयलर आदि।

लेवल स्विच में दिए गए संभावित मुक्त संपर्कों का उपयोग उच्च और निम्न स्तर के विद्युत सर्किट संकेत को बनाने या तोड़ने, श्रव्य उच्च/निम्न स्तर अलार्म, स्वचालित पंप नियंत्रण, विद्युत चालित वाल्वों को खोलने या बंद करने, कट-ऑफ या स्विच करने के लिए किया जा सकता है। हीटिंग तत्वों पर.

बेसिक रीड स्विच में दो समान अटेन्ड फेरोमैग्नेटिक रीड होते हैं, जिन्हें ऊपर दिखाए गए अनुसार एक ग्लास कैप्सूल के भीतर शुष्क अक्रिय गैस वातावरण में सील किया जाता है। सरकंडों को कैंटिलीवर रूप में कैप्सूल में सील कर दिया जाता है ताकि उनका मुक्त सिरा ओवरलैप हो जाए और एक छोटे वायु अंतराल से अलग हो जाए। जब एक

रीड स्विच के समानांतर चुंबकीय बल उत्पन्न होता है, रीड चुंबकीय सर्किट में यूएक्स वाहक बन जाते हैं। सरकंडों के ओवरलैपिंग सिरे विपरीत चुंबकीय ध्रुव बन जाते हैं, जो एक-दूसरे को आकर्षित करते हैं। यदि ध्रुवों के बीच चुंबकीय बल रीड के पुनर्स्थापन बल पर काबू पाने के लिए पर्याप्त मजबूत है, तो चुंबकीय बल वापस लेने पर रीड एक साथ खिंच जाएंगे और संपर्क टूट जाएगा।

साइड-माउंटेड लेवल स्विच:

तने के अंदर स्थित एक हर्मेटिकली सीलबंद ग्लास रीड स्विच ओट के टेलपीस में एक चुंबक द्वारा सक्रिय होता है, जब तरल स्तर बढ़ने के कारण ओट ऊपर की ओर बढ़ता है। जब तरल का स्तर गिरता है तो ओट नीचे की ओर चला जाता है, चुंबक दूर चला जाता है और रीड स्विच संपर्क टूट जाता है।

मुख्य विशेषताएं :

• रीड-स्विच एक्चुएटेड लेवल स्विच चुंबकीय यूएक्स लिंकेज के सिद्धांत पर काम करते हैं और इसलिए वे ग्रंथि रहित और रिसाव-प्रूफ उपकरण हैं।
• कोई बिजली की खपत नहीं.
• संपर्क संभावित रूप से मुफ़्त हैं, NO, NC या CO संपर्क प्रदान किए जा सकते हैं।
• समय-समय पर सफाई के अलावा व्यावहारिक रूप से किसी रखरखाव की आवश्यकता नहीं होती है।
• चूंकि रीड-स्विच धातु ट्यूब-गाइड पाइप के अंदर होते हैं, जो यांत्रिक क्षति से सुरक्षित होते हैं।
• रीड स्विच में कम संपर्क प्रतिरोध वाले रोडियम संपर्क होते हैं।
• जहां भी कम वोल्टेज उपलब्ध हो वहां 24V या उससे कम रीड-स्विच सक्रिय स्तर के स्विच का सीधे उपयोग किया जा सकता है, अन्यथा इसका उपयोग हमारी "इलेक्ट्रॉनिक नियंत्रण इकाई" के संयोजन में किया जाना चाहिए। यह लेवल स्विच का बढ़ा हुआ जीवन सुनिश्चित करता है।
• व्यापक ऑपरेटिंग तापमान रेंज -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस तक। 175 डिग्री सेल्सियस तक वैकल्पिक।
• रीड-एक्ट्यूएटेड लेवल स्विच आदर्श होते हैं जहां कंपन शामिल होता है।
• एकल स्तर के स्विच में हम अधिकतम 5 स्तर की सेंसिंग प्रदान करते हैं।
• अत्यधिक चिपचिपे तरल पदार्थों के लिए टीऑन लेपित गाइड पाइप के साथ भारी जई उपलब्ध हैं।

मॉडल (एसएमटी-16) साइड माउंटेड मिनिएचर लेवल स्विच। निर्माण की सामग्री-एसएस 316। फ्लोट व्यास- 48 मिमी। प्रक्रिया कनेक्शन- 1 ए बीएसपी (एम) थ्रेड लॉकनट के साथ। पीटीएफई गैस्केट। माउंटिंग होल व्यास- 13 मिमी। एसपीएसटी रीड स्विच रेटेड 100 VA (SPDT रेटेड 6oVA रेटिंग वैकल्पिक), अधिकतम स्विचिंग वोल्टेज- 230 VAC/200 VDC, अधिकतम स्विचिंग करंट-3 एम्पियर। 1 मीटर लंबे 19/36 SWG Ptfe इंसुलेटेड फ्लाइंग एक्सटेंशन लीड के साथ। अधिकतम कामकाजी दबाव- 4 किग्रा/वर्ग सेमी और तापमान-125 डिग्री सेल्सियस. विशिष्ट गुरुत्व-0.5
