फ्लेमप्रूफ लेवल स्विच

About फ्लेमप्रूफ लेवल स्विच

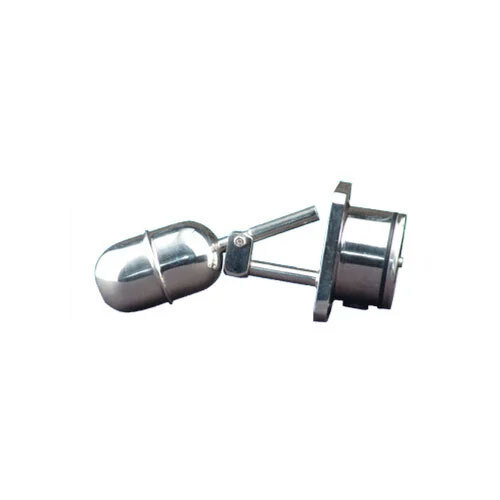

क्षैतिज घुड़सवार फ्लोट स्विच

चुंबकीय स्तर स्विच का उपयोग लगभग किसी भी तरल स्तर के माप और नियंत्रण के लिए व्यापक रूप से किया जाता है। उपयोगकर्ता क्षेत्र में स्नेहन प्रणाली, हाइड्रोलिक पावर पैक, औद्योगिक धुलाई और सफाई प्रणाली शामिल हैं। अल्ट्रासोनिक सफाई उपकरण, मशीन टूल्स, भंडारण टैंक, तरल वितरण प्रणाली, ओवर हेड और भूमिगत भंडारण टैंक, थर्मिक यूआईडी हीटर, बॉयलर आदि।

लेवल स्विच में दिए गए संभावित मुक्त संपर्कों का उपयोग उच्च और निम्न स्तर के विद्युत सर्किट संकेत को बनाने या तोड़ने, श्रव्य उच्च/निम्न स्तर अलार्म, स्वचालित पंप नियंत्रण, विद्युत चालित वाल्वों को खोलने या बंद करने, कट-ऑफ या स्विच करने के लिए किया जा सकता है। हीटिंग तत्वों पर.

बेसिक रीड स्विच में दो समान अटेन्ड फेरोमैग्नेटिक रीड होते हैं, जिन्हें ऊपर दिखाए गए अनुसार एक ग्लास कैप्सूल के भीतर शुष्क अक्रिय गैस वातावरण में सील किया जाता है। सरकंडों को कैंटिलीवर रूप में कैप्सूल में सील कर दिया जाता है ताकि उनका मुक्त सिरा ओवरलैप हो जाए और एक छोटे वायु अंतराल से अलग हो जाए। जब एक

रीड स्विच के समानांतर चुंबकीय बल उत्पन्न होता है, रीड चुंबकीय सर्किट में यूएक्स वाहक बन जाते हैं। सरकंडों के ओवरलैपिंग सिरे विपरीत चुंबकीय ध्रुव बन जाते हैं, जो एक-दूसरे को आकर्षित करते हैं। यदि ध्रुवों के बीच चुंबकीय बल रीड के पुनर्स्थापन बल पर काबू पाने के लिए पर्याप्त मजबूत है, तो चुंबकीय बल वापस लेने पर रीड एक साथ खिंच जाएंगे और संपर्क टूट जाएगा।

साइड-माउंटेड लेवल स्विच:

तने के अंदर स्थित एक हर्मेटिकली सीलबंद ग्लास रीड स्विच ओट के टेलपीस में एक चुंबक द्वारा सक्रिय होता है, जब तरल स्तर बढ़ने के कारण ओट ऊपर की ओर बढ़ता है। जब तरल का स्तर गिरता है तो ओट नीचे की ओर चला जाता है, चुंबक दूर चला जाता है और रीड स्विच संपर्क टूट जाता है।

मुख्य विशेषताएं :

• रीड-स्विच एक्चुएटेड लेवल स्विच मैग्नेटिकक्स लिंकेज के सिद्धांत पर काम करते हैं और इसलिए वे ग्रंथि रहित और रिसाव-प्रूफ उपकरण हैं।
• कोई बिजली की खपत नहीं.
• संपर्क संभावित रूप से मुफ़्त हैं, NO, NC या CO संपर्क प्रदान किए जा सकते हैं।
• समय-समय पर सफाई के अलावा व्यावहारिक रूप से किसी रखरखाव की आवश्यकता नहीं होती है।
• चूंकि रीड-स्विच धातु ट्यूब-गाइड पाइप के अंदर होते हैं, जो यांत्रिक क्षति से सुरक्षित होते हैं।
• रीड स्विच में कम संपर्क प्रतिरोध वाले रोडियम संपर्क होते हैं।
• जहां भी कम वोल्टेज उपलब्ध है, वहां 24V या उससे कम रीड-स्विच सक्रिय स्तर के स्विच का सीधे उपयोग किया जा सकता है, अन्यथा इसका उपयोग हमारी इलेक्ट्रॉनिक नियंत्रण इकाई के साथ संयोजन में किया जाना चाहिए। यह लेवल स्विच का बढ़ा हुआ जीवन सुनिश्चित करता है।
• व्यापक ऑपरेटिंग तापमान रेंज -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस तक। 175 डिग्री सेल्सियस तक वैकल्पिक।
• रीड-एक्ट्यूएटेड लेवल स्विच आदर्श होते हैं जहां कंपन शामिल होता है।
• एकल स्तर के स्विच में हम अधिकतम 5 स्तर की सेंसिंग प्रदान करते हैं।
• अत्यधिक चिपचिपे तरल पदार्थों के लिए टीऑन लेपित गाइड पाइप के साथ भारी जई उपलब्ध हैं।

मॉडल (SMT-O4-F82-FLP) या (SMT-O4-F92-FLP) / (SMT-16-F82-FLP) या (SMT-16-F92-FLP) साइड माउंटेड मिनिएचर लेवल स्विच। क्रमशः 82 या 92 मिमी पीसीडी पर 10/14 मिमी व्यास के 4 बोल्ट छेद के साथ 82 या 92 मिमी वर्गाकार निकला हुआ किनारा निर्माण की सामग्री - 88 304 (एसएस 316 में गीले भागों के लिए कृपया मॉडल में 04 के बजाय 16 से चिह्नित करें)। फ्लोट व्यास - 48 मिमी। एसपीडीटी रीड स्विच रेटेड 100 वीए, अधिकतम स्विचिंग वोल्टेज-230 वीएसी/200 वीडीसी, अधिकतम स्विचिंग करंट-3 एम्पियर। आईएस 2148-1968 जीआर II ए और बी गैसों के अनुरूप कास्ट एल्यूमीनियम फ्लेमप्रूफ/वेदर प्रूफ संलग्नक के साथ बेकलाइट टर्मिनल। फ्लेमप्रूफ केबल ग्रंथि केवल वैकल्पिक के रूप में आपूर्ति की जाती है। अधिकतम कामकाजी दबाव-10 किग्रा/वर्ग सेमी और तापमान-125 डिग्री सेल्सियस। विशिष्ट गुरुत्व-0.5 से नीचे
